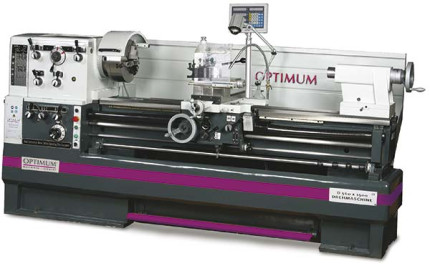

Sústruh OPTIturn D 560 x 1500 DPA

Sústruh
OPTIturn D 560 x 1500 DPA

Tento soustruh je kompletně vybaven masivními posuvy a šrouby a vyznačuje se vysokou univerzálností, přesností a efektivitou. Je vybaven digitálním odměřováním všech tří os.

Tento tovar už nie je v predaji

Namiesto neho Vám ponúkame: OPTIturn TH 5615 D

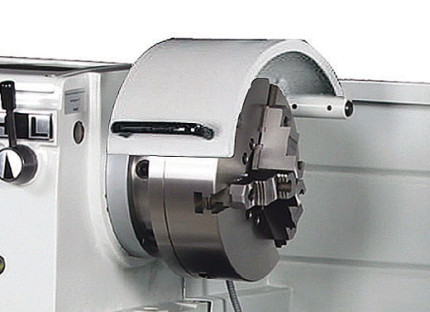

Upínání vřetene Camlock DIN ISO 702-2 č. 8
Kalené a broušené vřeteno uložené v nastavitelných kuželíkových ložiscích běží v olejové lázni
Zaručená házivost čela vřetene <0,015 mm

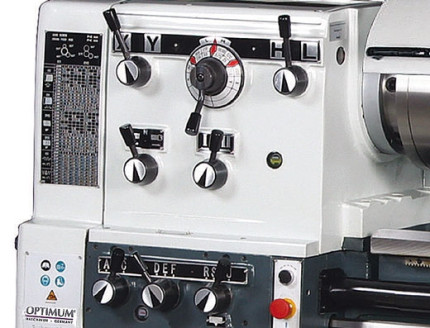

Uzavřená posuvová skříň s rychlým řazením, všechna ozubená kola a hřídele kalené a broušené běží v olejové lázni

Všetky parametre

Doporučené príslušenstvo

Produkt už nie je v ponuke

Na dotaz

obj. číslo: 3402615DPA

Pridať na porovnanie

Technické údaje

Výška hrotu	280 mm
Max. točný priemer nad lôžkom	560 mm
Max. točný priemer nad suportom	355 mm
Max. točný priemer bez mostíka	790 mm
Vzdialenosť medzi hrotmi	1500 mm
Dĺžka mostíka	270 mm
Kužeľ vretena	MK7
Upnutie vretena	Camlock DIN ISO 702-2 č. 8
Otáčky	25 – 1600 ot/min
Plynulá zmena otáčok	Ne
Otáčky - prevedenie Vario	10 – 2500 ot/min
Počet rýchlostných stupňov	12
Priechod vretena	80 mm
Posuv pinoly	180 mm
Kužeľ pinoly koníka	MK5
Posuv pozdĺžny	0,059 –1,646 mm/ot. (35 )
Posuv priečny	0,020 –0,573 mm/ot. (35 )
Max. posuv nožového suportu	130 mm
Max. posuv priečneho suportu	316 mm
Závit metrický	0,2 – 14 mm/ot. (47 )
Závit palcový	2 – 112 záv./1“ (60 )
Závit trapézový	4 –112 D.P. (50 )
Závit modulový	0,1 –7 M.P. (34 )
Výkon motora chladiaceho čerpadla	100 W
Príkon	7500 W
Elektrické pripojenie	400 V
Rozmery (š × v × h)	2840 × 1460 × 1150 mm
Hmotnosť	2300 kg

Argumenty

Upínání vřetene Camlock DIN ISO 702-2 č. 8
Kalené a broušené vřeteno uložené v nastavitelných kuželíkových ložiscích běží v olejové lázni
Zaručená házivost čela vřetene <0,015 mm
Uzavřená posuvová skříň s rychlým řazením, všechna ozubená kola a hřídele kalené a broušené běží v olejové lázni
Podstavec a lože stroje jsou odlity z jednoho kusu litiny
Vyjímatelný můstek lože
Kalené a broušené vodící plochy lože
Centrální mazání vodících ploch
Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuvu

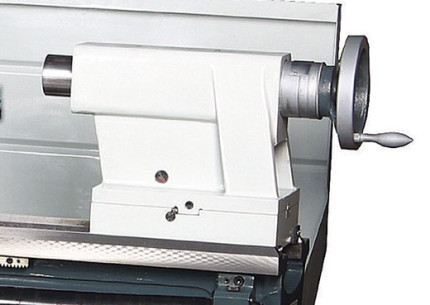

Koník přestavitelný o ±13 mm

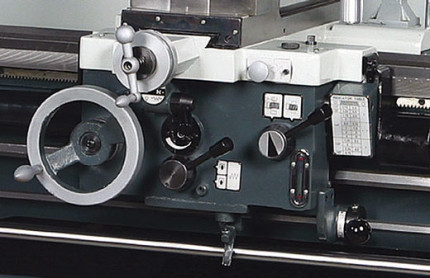

Chod vpravo-vlevo přepínatelný ovládací pákou přímo na suportu
Podpěťový spínač, nouzový vypínač a jištění motoru
Mechanická nožní brzda vřetene
Provedení dle DIN 8606 (nástrojařská přesnost)
Digitální odměřování všech tří os pomocí skleněných pravítek
