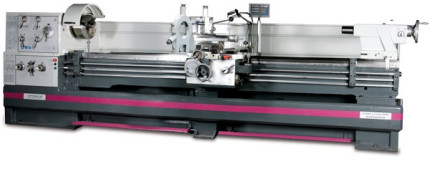

Sústruh OPTIturn D 660 x 2000 DPA

Sústruh
OPTIturn D 660 x 2000 DPA

Masivní, plně vybavený soustruh s vodícím a tažným šroubem a digitálním odměřováním. Vyznačuje se vysokou přesností, efektivním a hospodárným provozem.

Tento tovar už nie je v predaji

Vodící plochy lože jsou kalené a broušené
Vřeteník s kuželem MK7 je osazený upínáním Camlock DIN ISO 702-2 č. 8
Uzavřená převodová skříň má mechanizmus uložený v přesných ložiscích
Broušená ozubená kola a hřídele pracují v lázni s kontrolním olejoznakem

Všetky parametre

Doporučené príslušenstvo

Produkt už nie je v ponuke

Na dotaz

obj. číslo: 3402720DPA

Pridať na porovnanie

Technické údaje

Výška hrotu	330 mm
Max. točný priemer nad lôžkom	660 mm
Max. točný priemer nad suportom	440 mm
Max. točný priemer bez mostíka	900 mm
Vzdialenosť medzi hrotmi	2000 mm
Dĺžka mostíka	250 mm
Kužeľ vretena	MK7
Upnutie vretena	Camlock DIN ISO 702-2 č. 8
Otáčky	25 – 1600 ot/min
Plynulá zmena otáčok	Ne
Otáčky - prevedenie Vario	10 – 1600 ot/min
Počet rýchlostných stupňov	16
Priechod vretena	105 mm
Posuv pinoly	20 mm
Kužeľ pinoly koníka	MK5
Posuv pozdĺžny	0,044 –1,48 mm/ot. (25 )
Posuv priečny	0,022 –0,74 mm/ot. (25 )
Max. posuv nožového suportu	230 mm
Max. posuv priečneho suportu	368 mm
Závit metrický	0,45 – 120 mm/ot. (54 )
Závit palcový	80 – 7/16 záv./1“ (60 )
Závit trapézový	7/8 –160 D.P. (42 )
Závit modulový	0,25 –60 M.P. (46 )
Príkon	9000 W
Elektrické pripojenie	400 V
Rozmery (š × v × h)	3650 × 1595 × 1230 mm
Hmotnosť	3345 kg

Argumenty

Vodící plochy lože jsou kalené a broušené
Vřeteník s kuželem MK7 je osazený upínáním Camlock DIN ISO 702-2 č. 8
Uzavřená převodová skříň má mechanizmus uložený v přesných ložiscích
Broušená ozubená kola a hřídele pracují v lázni s kontrolním olejoznakem

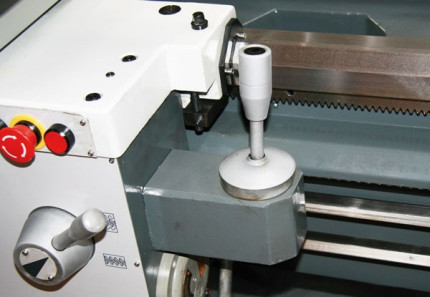

Páky pro rychloposuv a změnu směru otáčení jsou umístěny přímo na suportové skříni
Centrální mazání vodících ploch

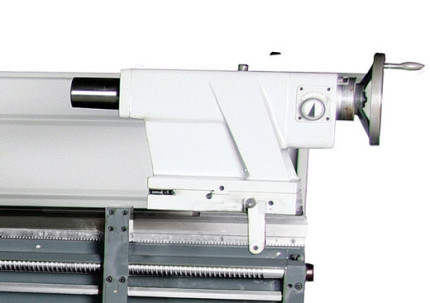

Koník s kuželem MK5 přestavitelný o ±13 mm
Spouštěcí páka ovládá relé hlavního motoru s bezpečnostním řídícím napětím 24 V
Hlavní vypínač je uzamykatelný a elektromotor je osazen chránícím jističem
Bezpečnostní tlačítka CENTRAL STOP na vřeteníku a suportové skříni
Kryt sklíčidla s bezpečnostním spínačem
Pracovní lampa 24 V s kloubovým ramenem
Externí uzavřené chladící zařízení a dávkování média pomocí uzavíratelného ventilu
Mechanická nožní brzda vřetene s bezpečnostním vypínačem hlavního motoru
Rozvaděč je vybaven komponenty Siemens
Digitální odměřování polohy se skleněnými pravítky a zobrazovačem DPA 2000
Nožový držák SWH 9 pro rychlou výměnu nástrojů
Volitelně s frekvenčním měničem pro plynulou změnu
otáček vřetene se zachováním maximálních hodnot kroutícího momentu
