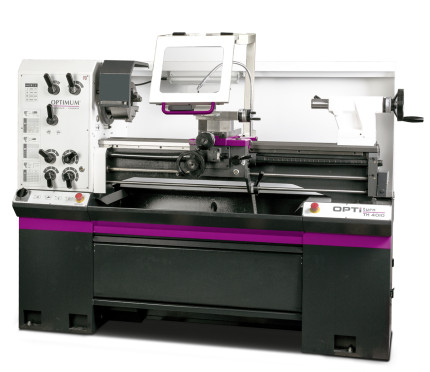

Sústruh OPTIturn TM 4010

Plne vybavený sústruh s vodiacou a ťažnou skrutkou pre mechanikov.
Presvedčí svojim výkonom a presnosťou. Voliteľne s plynulou reguláciou otáčok pomocou frekvenčného meniča Lenze.

Tento tovar už nie je v predaji

Kalené a brúsené vodiace dráhy osi Z
Zaručená hádzavosť čela vretena <0,015 mm
Kužeľ vretena Camlock DIN ISO 702-2 č. 5
Hlavný motor s elektrickou brzdou a ochranným ističom

Všetky parametre

Doporučené príslušenstvo

Produkt už nie je v ponuke

Na dotaz

obj. číslo: 3403040

Pridať na porovnanie

Technické údaje

Výška hrotu	200 mm
Max. točný priemer nad lôžkom	400 mm
Max. točný priemer nad suportom	265 mm
Šírka lôžka	203 mm
Vzdialenosť medzi hrotmi	1000 mm
Kužeľ vretena	MK6
Upnutie vretena	Camlock DIN ISO 702-2 č. 5
Otáčky	70 – 2000 ot/min
Plynulá zmena otáčok	Ne
Otáčky - prevedenie Vario	12 – 2500 ot/min
Počet rýchlostných stupňov	8
Priechod vretena	52 mm
Kužeľ pinoly koníka	MK4
Priemer pinoly	50 mm
Zdvih pinoly	110 mm
Posuv pozdĺžny	0,014 –0,38 mm/ot. (26 )
Posuv priečny	0,052 –1,392 mm/ot. (32 )
Max. posuv nožového suportu	98 mm
Max. posuv priečneho suportu	185 mm
Závit metrický	0,4 – 7 mm/ot. (26 )
Závit palcový	56 – 4 záv./1“ (31 )
Príkon	2,2 kW
Elektrické pripojenie	400 V
Rozmery (š × v × h)	1935 × 1740 × 780 mm
Hmotnosť	765 kg

Výška hrotu

200 mm

Max. točný priemer nad lôžkom

400 mm

Max. točný priemer nad suportom

265 mm

Šírka lôžka

203 mm

Vzdialenosť medzi hrotmi

1000 mm

Kužeľ vretena

MK6

Upnutie vretena

Camlock DIN ISO 702-2 č. 5

Otáčky

70 – 2000 ot/min

Plynulá zmena otáčok

Otáčky - prevedenie Vario

12 – 2500 ot/min

Počet rýchlostných stupňov

Priechod vretena

52 mm

Kužeľ pinoly koníka

MK4

Priemer pinoly

50 mm

Zdvih pinoly

110 mm

Posuv pozdĺžny

0,014 –0,38 mm/ot. (26 )

Posuv priečny

0,052 –1,392 mm/ot. (32 )

Max. posuv nožového suportu

98 mm

Max. posuv priečneho suportu

185 mm

Závit metrický

0,4 – 7 mm/ot. (26 )

Závit palcový

56 – 4 záv./1“ (31 )

Príkon

2,2 kW

Elektrické pripojenie

400 V

Rozmery (š × v × h)

1935 × 1740 × 780 mm

Hmotnosť

765 kg

Argumenty

Kalené a brúsené vodiace dráhy osi Z

Zaručená hádzavosť čela vretena <0,015 mm

Kužeľ vretena Camlock DIN ISO 702-2 č. 5

Hlavný motor s elektrickou brzdou a ochranným ističom

Pravý / ľavý chod je možné prepínať na pozdĺžnom suporte

Dvojkanálová bezpečnostná elektronika

Vypínače zodpovedajú norme EN ISO 13849

Perfektne sústredné hlavné vreteno zaručuje vysokú nosnosť vďaka presným kuželíkovým ložiskám.

Ochrana proti súčasnému spusteniu závitovania a posuvu

Bezpečnostné ručné kolesá v osi X a Z

Všetky ozubené kolesá posuvového mechanizmu sú vyrobené z ocele, kalené a brúsené, hriadele na ihlových ložiskách, všetky súčasti sú beží v olejovom kúpeli.

Čerpadlo chladiacej kvapaliny so zásobníkom chladiacej kvapaliny a ukazovateľom hladiny. Nádobu je možné vybrať pre ľahké čistenie

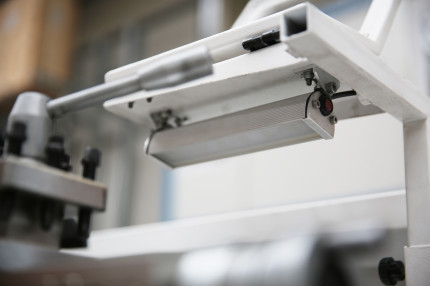

LED pracovná lampa

Podstavec pre sústruh so stabilnou oceľovou konštrukciou

Núdzové vypínače vpravo aj vľavo

Uzamykateľný hlavný vypínač
