Výška hrotu | 330 mm |
---|---|
Max. točný priemer nad lôžkom | 660 mm |
Max. točný priemer nad suportom | 440 mm |
Max. točný priemer bez mostíka | 900 mm |
Šírka lôžka | 400 mm |
Vzdialenosť medzi hrotmi | 2000 mm |
Dĺžka mostíka | 250 mm |
Kužeľ vretena | MK7 |
Upnutie vretena | Camlock DIN ISO 702-2 č. 8 |
Otáčky | 25 – 1600 ot/min |
Plynulá zmena otáčok | Ne |
Počet rýchlostných stupňov | 16 |
Priechod vretena | 105 mm |
Kužeľ pinoly koníka | MK5 |
Posuv pozdĺžny | 0,044 –1,48 mm/ot. (25 ) |
Posuv priečny | 0,022 –0,74 mm/ot. (25 ) |
Max. posuv nožového suportu | 230 mm |
Max. posuv priečneho suportu | 368 mm |
Závit metrický | 0,45 – 120 mm/ot. (54 ) |
Závit palcový | 80 – 7/16 záv./1“ (60 ) |
Závit trapézový | 7/8 –160 D.P. (42 ) |
Závit modulový | 0,25 –60 M.P. (46 ) |
Príkon | 9 kW |
Elektrické pripojenie | 400 V |

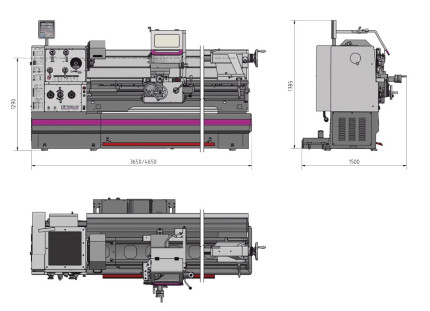

Rozmery (š × v × h) | 3650 × 1785 × 1500 mm |
Hmotnosť | 3345 kg |
