Instruktážní videa k ovládání řídícího systému SINUMERIK 808D na YouTube.
Riadiaci systém | Siemens Sinumeric 808D |
---|---|
Max. točná dĺžka | 750 mm |
Max. točný priemer nad lôžkom | 330 mm |
Kužeľ vretena | Camlock DIN ISO 702-1 č. 4 |
Rozsah posuvu - os X | 165 mm |
Pracovný posuv - os X | 165 mm/min |
Rýchloposuv - os X | 2000 mm/min |
Rozsah posuvu - os Z | 600 mm |
Pracovný posuv - os Z | 600 mm/min |
Rýchloposuv - os Z | 2000 mm/min |
Otáčky | 80 – 3000 ot/min |
Priechod vretena | 38 mm |
Typ skľučovadla | manuální |
Typ koníka | manuální |
Posuv pinoly | 120 mm |
Kužeľ pinoly koníka | MK3 |

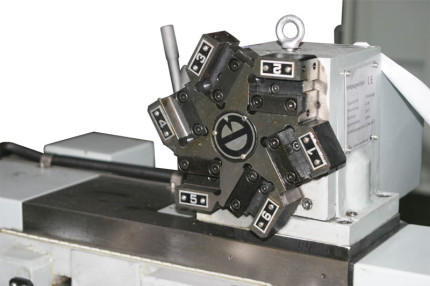

Typ nožovej hlavy | automatická |
Pohony os | Krokové motory |
Elektronické rozlíšenie | 0.001 mm |
Opakovateľná presnosť | 0.007 mm |
Výkon motora chladiaceho čerpadla | 40 W |
Príkon | 3000 W |
Elektrické pripojenie | 400 V |
Rozmery (š × v × h) | 1860 × 1580 × 1160 mm |
Hmotnosť | 1000 kg |
