Váš svet strojov...
| Riadiaci systém | ||
|---|---|---|
| Riadiaci systém | Siemens Sinumerik 808D ADVANCED | |
| Elektrické pripojenie | ||
| Elektrické pripojenie | 400 V | |
| Celkový príkon | 11 kVA | |
| Vreteno | ||
| Prevedenie vretena | ISO 702-1 č. 6 - Form A2 | |
| Hnací motor (režim S1) | 7,5 kW | |
| Krútiaci moment motora (režim S1) | 48 Nm | |
| Hnací motor (režim S6-30%) | 11,25 kW | |
| Krútiaci moment motora (režim S6-30%) | 72 Nm | |
| Krútiaci moment vretena | 86 Nm | |
| Priechod vretena | 66 mm | |
| Otáčky | 3000 ot/min | |

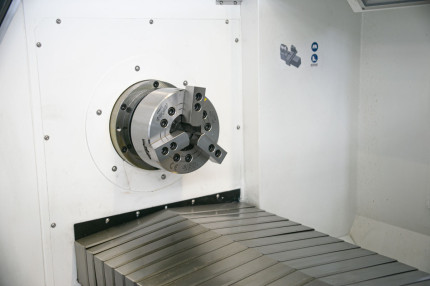

| Typ skľučovadla | hydraulické | |
| Priemer skľučovadla | 210 mm | |
| Priechod skľučovadla | 52 mm | |
| Chladiace zariadenie | ||
| Výkon motora chladiaceho čerpadla | 450 W | |
| Nádrž na chladiacu kvapalinu | 110 l | |
| Hydraulický systém | ||
| Príkon motora hydraulického systému | 2200 W | |
| Objem nádrže hydraulického systému | 50 l | |
| Údaje o stroji | ||
| Výška hrotu | 245 mm | |
| Vzdialenosť medzi hrotmi | 618 mm | |
| Max. točný priemer nad suportom | 280 mm | |
| Max. točný priemer nad lôžkom | 490 mm | |
| Šírka lôžka | 400 mm | |
| Presnosť obrábanie | ||
| Opakovateľná presnosť | ± 0,005 mm | |
| Přesnost polohování | ± 0,008 mm | |
| Výmenník nástrojov | ||
| Typ výmenníka | hydraulický - VDI 30 | |
| Počet nastaviteľných pozícií | 8 | |
| Max. výška a šírka upnutia nástroje | 20 × 20 mm | |
| Max. upínací priemer vŕtacej tyče | 32 mm | |
| Rozsah posuvov | ||
| Rozsah posuvu - os X | 300 mm | |
| Rozsah posuvu - os Z | 800 mm | |
| Rychloposuv | ||
| Rýchloposuv v osi X | 12 m/min | |
| Rýchloposuv v osi Z | 15 m/min | |
| Krútiaci moment motorov | ||
| Krútiaci moment motora - os X | 6 Nm | |
| Krútiaci moment motora - os Z | 11 Nm | |

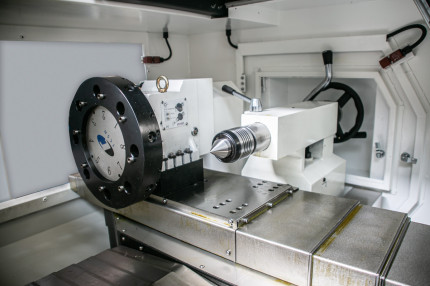

| Koník | ||
| Kužeľ pinoly koníka | MK5 | |
| Zdvih pinoly koníka | 150 mm | |
| Priemer pinoly | 75 mm | |
| Rozmery | ||
| Hmotnosť | 4200 kg | |

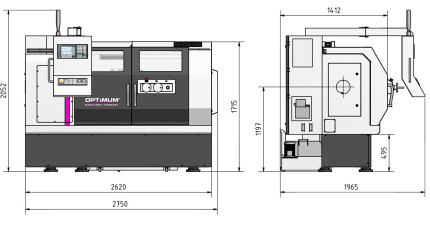

| Rozmery (š × v × h) | 2750 × 2052 × 1965 mm |
 |
Řídící systém Sinumerik 828D BASIC T
|
