| Riadiaci systém | ||
|---|---|---|
| Riadiaci systém | Siemens Sinumerik 828D Basic T | |
| Elektrické pripojenie | ||
| Elektrické pripojenie | 400 V | |
| Celkový príkon | 25 kVA | |
| Vreteno | ||
| Prevedenie vretena | DIN ISO 702-1 No. 6 | |
| Hnací motor (režim S1) | 11 kW | |
| Krútiaci moment motora (režim S1) | 70 Nm | |
| Hnací motor (režim S6-30%) | 23 kW | |
| Krútiaci moment motora (režim S6-30%) | 148 Nm | |
| Priechod vretena | 65 mm | |
| Otáčky | 100 – 4500 ot/min | |

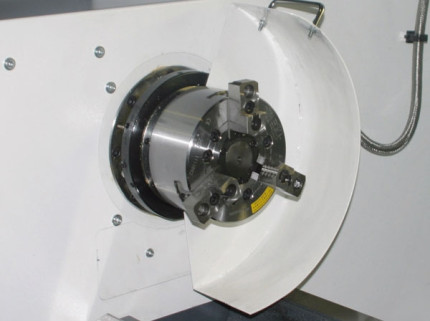

| Typ skľučovadla | hydraulické | |
| Priemer skľučovadla | 200 mm | |
| Priechod skľučovadla | 52 mm | |
| Chladiace zariadenie | ||
| Výkon motora chladiaceho čerpadla | 375 W | |
| Nádrž na chladiacu kvapalinu | 170 l | |
| Hydraulický systém | ||
| Príkon motora hydraulického systému | 750 W | |
| Objem nádrže hydraulického systému | 50 l | |
| Údaje o stroji | ||
| Výška hrotu | 235 mm | |
| Vzdialenosť medzi hrotmi | 1500 mm | |
| Max. točný priemer nad suportom | 240 mm | |
| Max. točný priemer nad lôžkom | 475 mm | |
| Max. točný priemer bez mostíka | 710 mm | |
| Presnosť obrábanie | ||
| Opakovateľná presnosť | ± 0,005 mm | |
| Přesnost polohování | ± 0,005 mm | |
| Výmenník nástrojov | ||
| Typ výmenníka | LS 160 VDI 40 | |
| Počet nastaviteľných pozícií | 8 | |
| Max. výška a šírka upnutia nástroje | 25 × 25 mm | |
| Max. upínací priemer vŕtacej tyče | 32 mm | |
| Rozsah posuvov | ||
| Rozsah posuvu - os X | 260 mm | |
| Rozsah posuvu - os Z | 1680 mm | |
| Rychloposuv | ||
| Rýchloposuv - os X | 15000 mm/min | |
| Rýchloposuv - os Z | 15000 mm/min | |
| Pohony os | Servo motory | |
| Krútiaci moment motorov | ||
| Krútiaci moment motora - os X | 6 Nm | |
| Krútiaci moment motora - os Z | 16 Nm | |

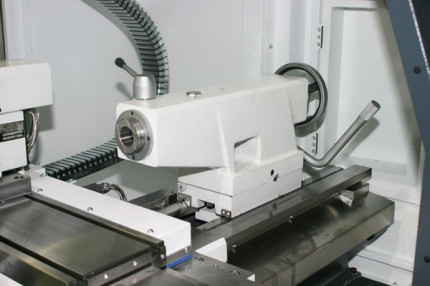

| Koník | ||
| Kužeľ pinoly koníka | MK4 | |
| Zdvih pinoly koníka | 150 mm | |
| Priemer pinoly | 65 mm | |
| Rozmery | ||
| Rozmery (š × v × h) | 3530 × 2025 × 1952 mm | |
| Hmotnosť | 3450 kg |
