| Riadiaci systém | ||
|---|---|---|
| Riadiaci systém | Siemens Sinumerik 828D Basic T | |
| Elektrické pripojenie | ||
| Elektrické pripojenie | 400 V | |
| Celkový príkon | 31 kVA | |
| Vreteno | ||
| Prevedenie vretena | DIN ISO 702-1 No. 6 | |
| Hnací motor (režim S1) | 12 kW | |
| Hnací motor (režim S6-30%) | 30 kW | |
| Krútiaci moment motora | 115 Nm | |
| Priechod vretena | 75 mm | |
| Otáčky | 40 – 4500 ot/min | |

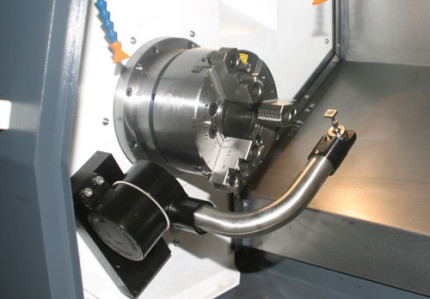

| Typ skľučovadla | hydraulické | |
| Priemer skľučovadla | 200 mm | |
| Priechod skľučovadla | 65 mm | |
| Chladiace zariadenie | ||
| Výkon motora chladiaceho čerpadla | 750 W | |
| Nádrž na chladiacu kvapalinu | 140 l | |

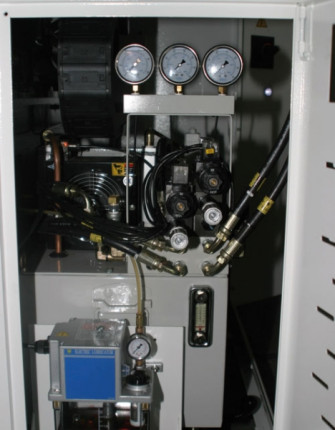

| Hydraulický systém | ||
| Príkon motora hydraulického systému | 1500 W | |
| Objem nádrže hydraulického systému | 60 l | |
| Údaje o stroji | ||
| Vzdialenosť medzi hrotmi | 460 mm | |
| Max. točný priemer nad suportom | 220 mm | |
| Max. točný priemer nad lôžkom | 500 mm | |
| Presnosť obrábanie | ||
| Opakovateľná presnosť | ± 0,005 mm | |
| Přesnost polohování | ± 0,005 mm | |

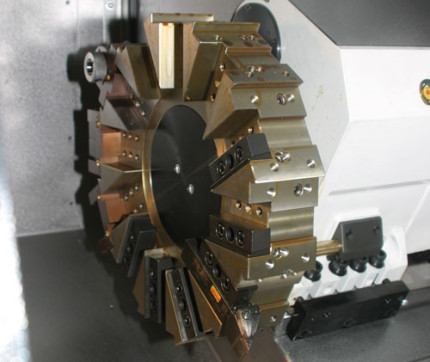

| Výmenník nástrojov | ||
| Typ výmenníka | VDI 30 | |
| Počet nastaviteľných pozícií | 8 | |
| Max. výška a šírka upnutia nástroje | 20 × 20 mm | |
| Max. upínací priemer vŕtacej tyče | 32 mm | |
| Rozsah posuvov | ||
| Rozsah posuvu - os X | 215 mm | |
| Rozsah posuvu - os Z | 520 mm | |
| Rychloposuv | ||
| Rýchloposuv - os X | 30000 mm/min | |
| Rýchloposuv - os Z | 30000 mm/min | |
| Pohony os | Servo motory | |
| Krútiaci moment motorov | ||
| Krútiaci moment motora - os X | 11 Nm | |
| Krútiaci moment motora - os Z | 11 Nm | |

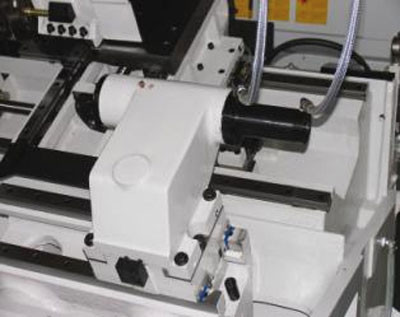

| Koník | ||
| Kužeľ pinoly koníka | MK4 | |
| Zdvih pinoly koníka | 110 mm | |
| Priemer pinoly | 65 mm | |
| Posuv pinoly | 60 mm | |
| Rozmery | ||
| Rozmery (š × v × h) | 2322 × 1930 × 1948 mm | |
| Hmotnosť | 3200 kg |
