| Riadiaci systém | ||
|---|---|---|

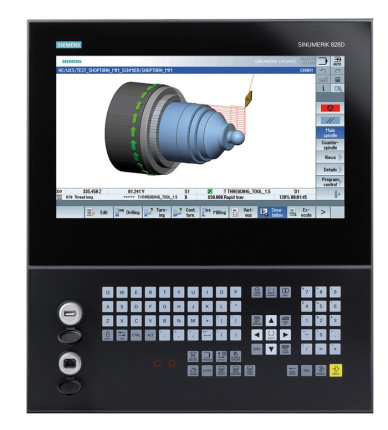

| Riadiaci systém | Siemens Sinumeric 828D | |

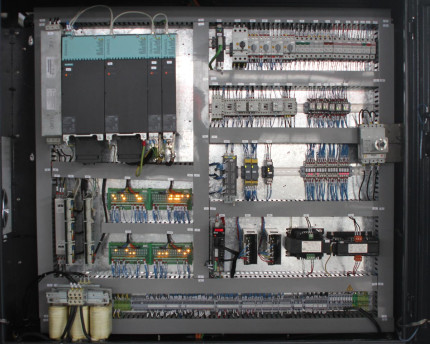

| Elektrické pripojenie | ||
| Elektrické pripojenie | 400 V | |
| Celkový príkon | 45 kVA | |
| Inline vreteno | ||
| Krútiaci moment motora | (S1) 38 Nm / (S6-30%) 116 Nm | |
| Výkon vretena | (S1) 12 kW / (S6-30%) 22,8 kW | |
| Kužeľ vretena | BT30 | |
| Otáčky | 16000 ot/min | |

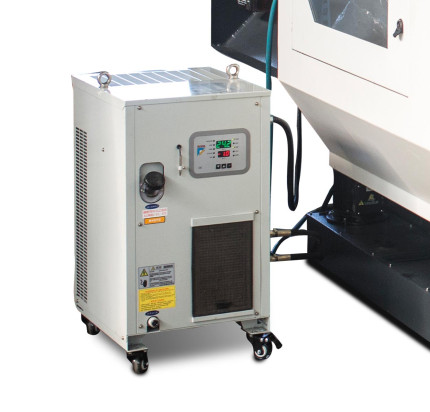

| Chladiace zariadenie | ||
| Výkon motora chladiaceho čerpadla | 370 W | |
| Nádrž na chladiacu kvapalinu | 120 l | |
| Presnosť obrábanie | ||
| Opakovateľná presnosť | ± 0,006 mm | |
| Přesnost polohování | ± 0,005 mm | |
| Výmenník nástrojov | ||
| Typ výmenníka | Servo | |
| Počet nastaviteľných pozícií | 21 | |
| Max. priemer nástroja | 80 mm | |
| Max. dĺžka nástroje | 80 mm | |
| Max. hmotnosť nástroja | 3 kg | |
| Čas výmeny nástroja | 7,33 s | |
| Rozsah posuvov | ||
| Rozsah posuvu - os X | 500 mm | |
| Rozsah posuvu - os Y | 400 mm | |
| Rozsah posuvu - os Z | 300 mm | |
| Rychloposuv | ||
| Rýchloposuv - os X/Y/Z | 40 m/min | |

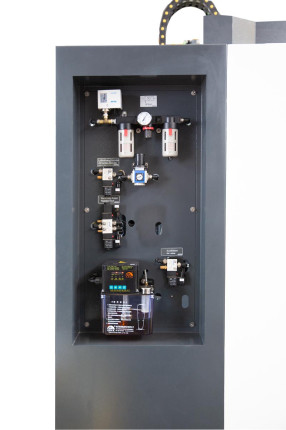

| Stlačený vzduch | ||
| Pracovný tlak | 6 bar | |

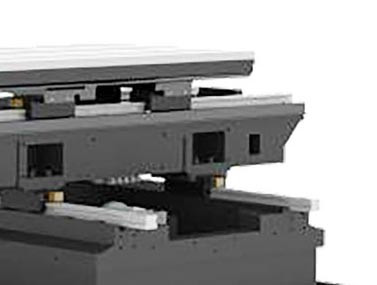

| Pracovný stôl | ||
| vzdialenosť vretena - pracovného stola | 150– 450 mm | |
| Vzdialenosť vreteno - kryt osy Z | 400 mm | |
| Rozmery pracovného stola | 650 × 400 mm | |
| T-drážky | veľkosť | 14 mm | |
| T-drážky | počet | 3 | |
| T-drážky | rozstup | 125 mm | |
| Max. zaťaženie stola | 250 kg | |
| Rozmery | ||
| Rozmery (š × v × h) | 2315 (s dopravníkem třísek) × 2325 × 2194 mm | |
| Hmotnosť | 3800 kg |
