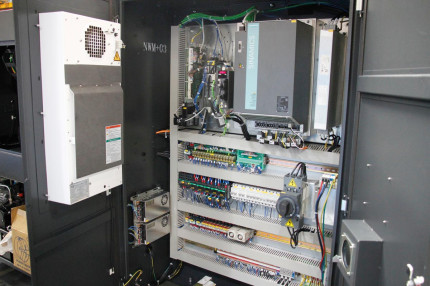

| Riadiaci systém | ||
|---|---|---|
| Riadiaci systém | Siemens Sinumeric 828D | |
| Elektrické pripojenie | ||
| Elektrické pripojenie | 400 V | |
| Celkový príkon | 25 kVA | |
| Vreteno | ||
| Prevedenie vretena | A2-6 | |
| Hnací motor (režim S1) | 11 kW | |
| Krútiaci moment motora (režim S1) | 140 Nm | |
| Hnací motor (režim S6-30%) | 15 kW | |
| Krútiaci moment motora (režim S6-30%) | 210 Nm | |
| Priechod vretena | 65 mm | |
| Otáčky | 30 – 4000 ot/min | |

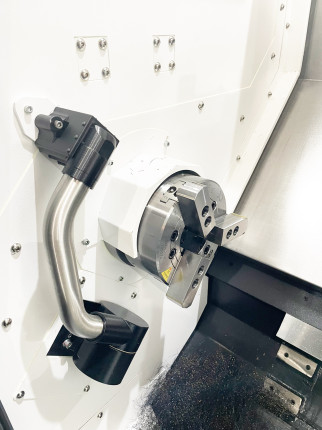

| Priemer skľučovadla | 250 mm | |
| Priechod skľučovadla | 51 mm | |
| Chladiace zariadenie | ||
| Výkon motora chladiaceho čerpadla | 550 W | |
| Nádrž na chladiacu kvapalinu | 350 l | |

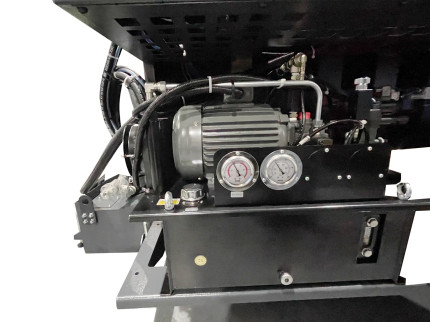

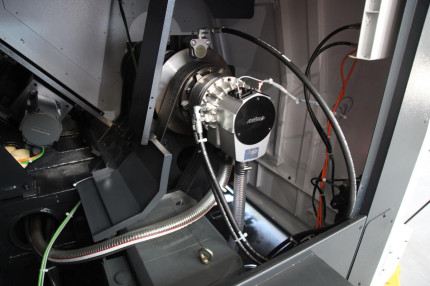

| Hydraulický systém | ||
| Príkon motora hydraulického systému | 1500 W | |
| Objem nádrže hydraulického systému | 20 l | |
| Údaje o stroji | ||
| Max. točná dĺžka | 1000 mm | |
| Max. točný priemer nad suportom | 480 mm | |
| Max. točný priemer nad lôžkom | 650 mm | |

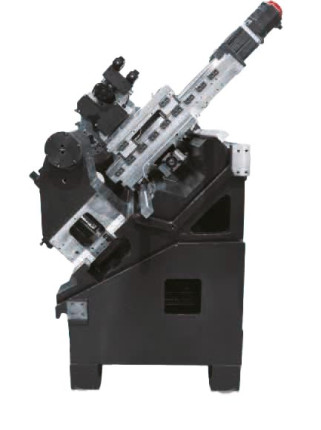

| Uhol lôžka | 45 ° | |
| Presnosť obrábanie | ||
| Opakovateľná presnosť | ± 0,005 mm | |
| Přesnost polohování | ± 0,005 mm | |
| Výmenník nástrojov | ||
| Typ výmenníka | VDI 40 Servo | |
| Počet nastaviteľných pozícií | 12 | |
| Rozsah posuvov | ||
| Rozsah posuvu - os X | 280 mm | |
| Rozsah posuvu - os Z | 1100 mm | |
| Rychloposuv | ||
| Rýchloposuv v osi X | 24 m/min | |
| Rýchloposuv v osi Z | 30 m/min | |
| Krútiaci moment motorov | ||
| Krútiaci moment motora - os X | 11 Nm | |
| Krútiaci moment motora - os Z | 11 Nm | |

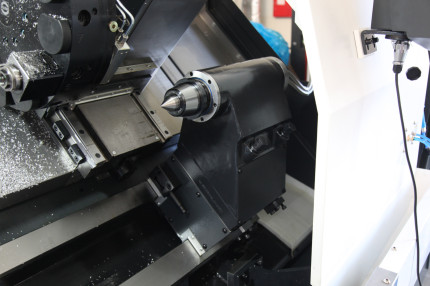

| Koník | ||
| Kužeľ pinoly koníka | MK5 | |
| Zdvih pinoly koníka | 100 mm | |
| Priemer pinoly | 100 mm | |
| Rozmery | ||
| Rozmery (š × v × h) | 5070 × 1995 × 1885 mm | |
| Hmotnosť | 4600 kg |
