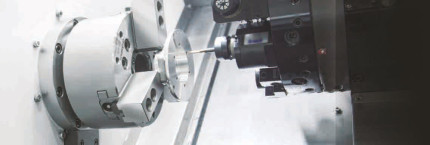

Výmenník nástrojov Sauter s poháňanými nástrojmi DIN5480 Povolené otáčky poháňaných nástrojov max.: 6 000 ot/min Výkon nástroja: 4,82 kW Max. krútiaci moment nástroja: 20 Nm |
| Riadiaci systém | ||
|---|---|---|
| Riadiaci systém | Siemens Sinumeric 828D | |
| Elektrické pripojenie | ||
| Elektrické pripojenie | 400 V | |
| Celkový príkon | 40 kVA | |
| Vreteno | ||
| Prevedenie vretena | DIN ISO 702-1 č.6 | |
| Hnací motor (režim S1) | 11 kW | |
| Krútiaci moment motora (režim S1) | 140 Nm | |
| Hnací motor (režim S6-30%) | 15 kW | |
| Krútiaci moment motora (režim S6-30%) | 210 Nm | |
| Priechod vretena | 65 mm | |
| Otáčky | 30 – 3000 ot/min | |

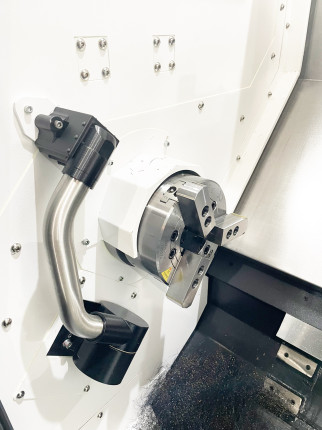

| Priemer skľučovadla | 250 mm | |
| Priechod skľučovadla | 51 mm | |
| Chladiace zariadenie | ||
| Výkon motora chladiaceho čerpadla | 700 W | |
| Nádrž na chladiacu kvapalinu | 320 l | |

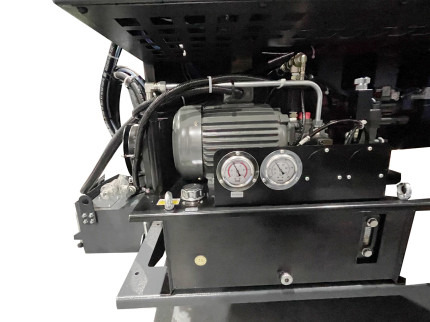

| Hydraulický systém | ||
| Príkon motora hydraulického systému | 2200 W | |
| Objem nádrže hydraulického systému | 36 l | |
| Údaje o stroji | ||
| Max. točná dĺžka | 1000 mm | |
| Max. točný priemer nad suportom | 400 mm | |
| Max. točný priemer nad lôžkom | 570 mm | |

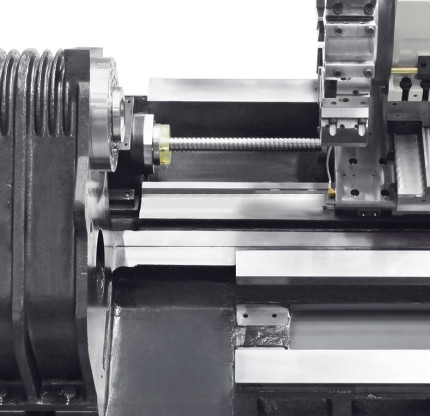

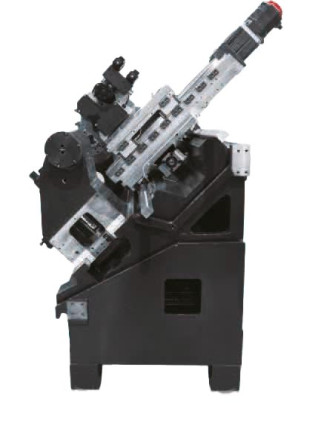

| Uhol lôžka | 45 ° | |
| Presnosť obrábanie | ||
| Opakovateľná presnosť | X ± 0,003 mm / Z ± 0,005 mm | |
| Přesnost polohování | X ± 0,005 mm / Z ± 0,005 mm | |
| Uhlová presnosť osi C | 51“ | |
| Presnosť opakovania osi C | 20“ | |
| Výmenník nástrojov | ||
| Typ výmenníka | Servo VDI 40 - DIN5480 | |
| Počet nastaviteľných pozícií | 12 | |
| Povolené otáčky poháňaných nástrojov | max. 6 000 ot/min | |
| Výkon nástroja | 2,7 kW | |
| Max. krútiaci moment nástroja | 12 - 46 Nm | |
| Rozsah posuvov | ||
| Rozsah posuvu - os X | 295 mm | |
| Rozsah posuvu - os Z | 1 050 mm | |
| Rychloposuv | ||
| Rýchloposuv v osi X | 12 m/min | |
| Rýchloposuv v osi Z | 16 m/min | |
| Krútiaci moment motorov | ||
| Krútiaci moment motora - os X | 16 Nm | |
| Krútiaci moment motora - os Z | 16 Nm | |

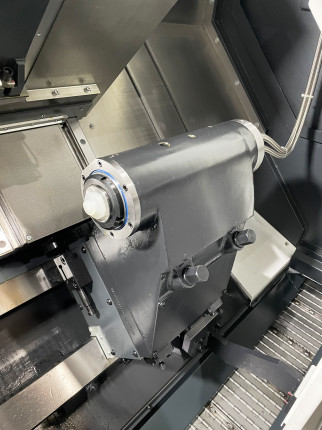

| Koník | ||
| Kužeľ pinoly koníka | MK5 | |
| Zdvih pinoly koníka | 100 mm | |
| Priemer pinoly | 100 mm | |
| Rozmery | ||
| Rozmery (š × v × h) | 4750 × 1950 × 1880 mm | |
| Hmotnosť | 4800 kg |
