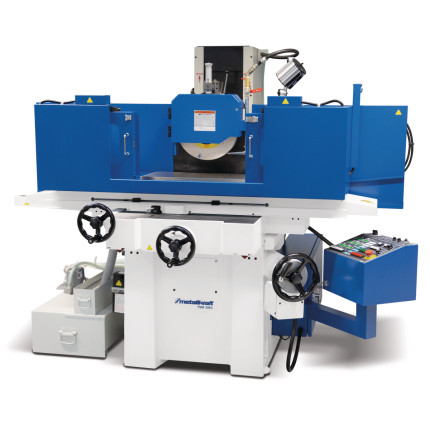

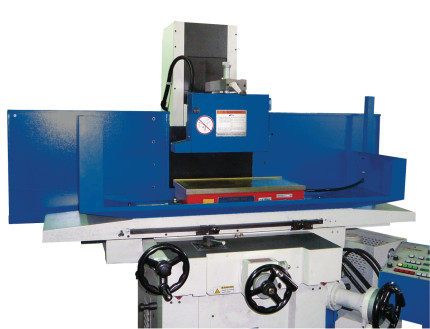

Brúska na plocho
FSM 3060 s NC řízeným vertikálním posuvem

Presná brúska na plocho s počítačovo riadeným vertikálnym posuvom, ideálny pre priemyselné využitie.

Tento tovar už nie je v predaji

Určená na presné brúsenie na plocho v priemyselnej výrobe
Maximálna tuhosť, stabilita a presnosť vďaka žíhanej a tvrdenej liatinovej konštrukcii
Veľmi kvalitné vreteno s presnými kuželíkovými ložiskami (presnosť obehu 2 µm)
Elektromagnetická upínacia doska na upnutie obrobku (vrátane funkcie automatického odmagnetizovania)

Všetky parametre

Doporučené príslušenstvo

Produkt už nie je v ponuke

Na dotaz

obj. číslo: 3933061

Pridať na porovnanie

Předprodejní kontrola

Každý stroj prechádza kompletnou kontrolou, pri ktorej je uvedený do chodu, správne nastavený a premeraný.

Autorizovaný servis strojov

Poskytujeme záručný aj pozáručný servis

Záruka 2 roky

Platí pre fyzické i právnické osoby

Předváděcí centrum Olomouc

Viac ako 150 vystavených strojov a zariadení

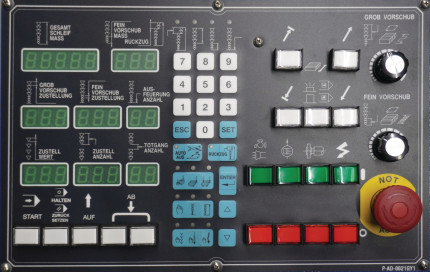

Automatické řízení posuvu AD 5

Modely řady FSM jsou vybaveny automatickým řízením posuvu AD 5. K dispozici jsou různé brusné cykly:

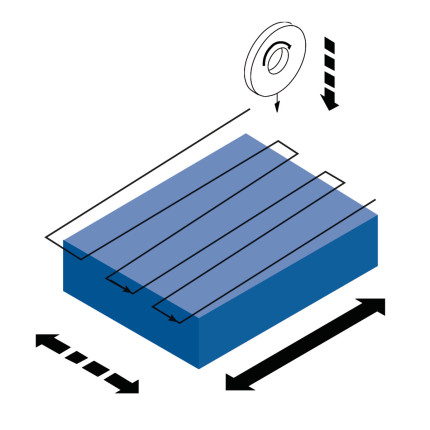

plošné cykly s návratem do výchozí polohy

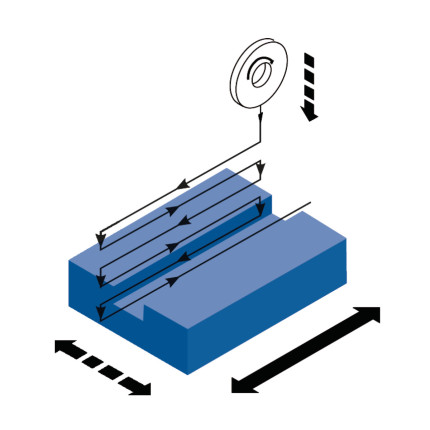

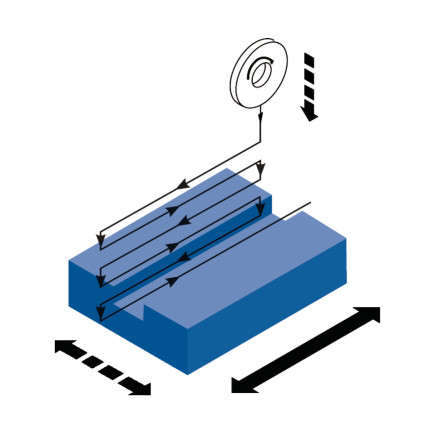

cykly pro broušení drážek s návratem do výchozí polohy
cykly pro broušení drážek s návratem na začátek i konec cyklu

Posuv brusného kotouče lze individuálně nastavit podle typu obrobku. Celkový přídavek na broušení je rozdělen na hrubovací a dokončovací posuv. Jednotlivé kroky posuvu lze volně programovat podle aplikace s minimálním rozlišením až 0,001 mm.
Možnost programování prázdných přejezdů po definovaném počtu kroků posuvu a také dokončovacích průchodů po dosažení požadovaného rozměru zajišťuje optimální kvalitu broušení.

Videá

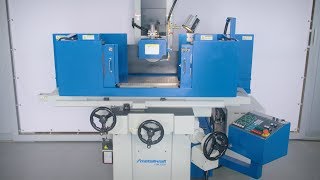

FSM 3060 s NC riadeným vertikálnym posuvom

Technické údaje

Rozmery upínacej dosky	300 × 600 mm
Rýchlosť posuvu stola	5 – 25 m/min
Max. hmotnosť obrobku	300 kg
Rozmery brúsneho kotúča	355 × 38 × 127 mm
Otáčky	1450 ot/min
Max. vzdialenosť vretena a pracovného stola	500 mm
Výkon motora chladiaceho čerpadla	750 W
Príkon	3750 W
Elektrické pripojenie	400 V
Rozmery (š × v × h)	2630 × 1800 × 1550 mm
Hmotnosť	1743 kg

Argumenty

Určená na presné brúsenie na plocho v priemyselnej výrobe
Maximálna tuhosť, stabilita a presnosť vďaka žíhanej a tvrdenej liatinovej konštrukcii
Veľmi kvalitné vreteno s presnými kuželíkovými ložiskami (presnosť obehu 2 µm)
Elektromagnetická upínacia doska na upnutie obrobku (vrátane funkcie automatického odmagnetizovania)
Automatické centrálne mazanie vretena a všetkých vedení
Ručne zaškrabávané prizmatické a ploché vedenia s povlakom Turcite-B zaručujú mimoriadne plynulý chod s nízkym trením a vysokou presnosťou
Halogénové pracovné osvetlenie odolné proti prachu, dotyku a tryskajúcej vode podľa krytia IP65
Druhá príruba brúsneho kotúča
