| Riadiaci systém | ||
|---|---|---|
| Riadiaci systém | Siemens Sinumerik 808D ADVANCED | |
| Riadiaci systém voliteľný | Siemens Sinumeric 828D | |
| Elektrické pripojenie | ||
| Elektrické pripojenie | 400 V | |
| Vreteno | ||
| Krútiaci moment motora | 5,5 Nm | |
| Výkon vretena | 1 kW | |
| Kužeľ vretena | MK3 | |
| Otáčky | 100 – 5000 ot/min | |
| Priemer frézy | ||
| Max. priemer nožovej hlavy | 16 mm | |
| Max. priemer stopkovej frézy | 20 mm | |
| Presnosť obrábanie | ||
| Opakovateľná presnosť | ± 0,01 mm | |
| Přesnost polohování | ± 0,01 mm | |
| Rozsah posuvov | ||
| Rozsah posuvu - os X | 280 mm | |
| Rozsah posuvu - os Y | 140 mm | |
| Rozsah posuvu - os Z | 270 mm | |
| Pracovný posuv | ||
| Pracovný posuv - os X | 500 mm/min | |
| Pracovný posuv - os Y | 500 mm/min | |
| Pracovný posuv - os Z | 500 mm/min | |
| Rychloposuv | ||
| Rýchloposuv - os X | 2000 mm/min | |
| Rýchloposuv - os Y | 2000 mm/min | |
| Rýchloposuv - os Z | 2000 mm/min | |
| Pohony os | Servo motory | |
| Krútiaci moment motorov | ||
| Krútiaci moment motora - os X | 4 Nm | |
| Krútiaci moment motora - os Y | 4 Nm | |
| Krútiaci moment motora - os Z | 6 Nm | |

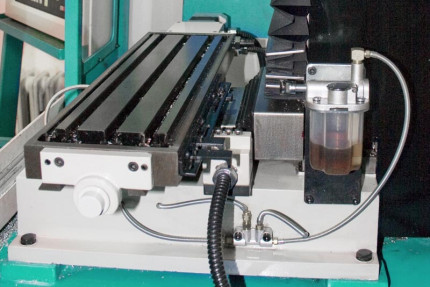

| Pracovný stôl | ||
| vzdialenosť vretena - pracovného stola | 80 – 350 mm | |
| Vzdialenosť vreteno - kryt osy Z | 200 mm | |
| Rozmery pracovného stola | 550 × 160 mm | |
| T-drážky | veľkosť | 12 mm | |
| T-drážky | počet | 3 | |
| T-drážky | rozstup | 40 mm | |
| Max. zaťaženie stola | 30 kg | |
| Rozmery | ||
| Rozmery (š × v × h) | 1280 × 2000 × 1000 mm | |
| Hmotnosť | 490 kg |
 |

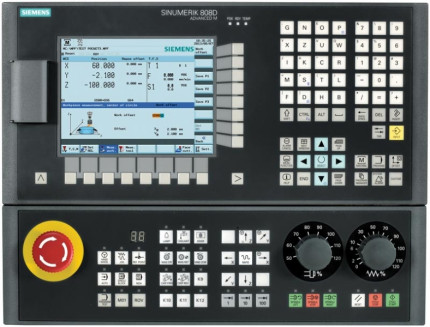

Riadiaci systém Sinumerik 808D ADVANCED
|
 |
Riadiaci systém Sinumerik 828D
|
