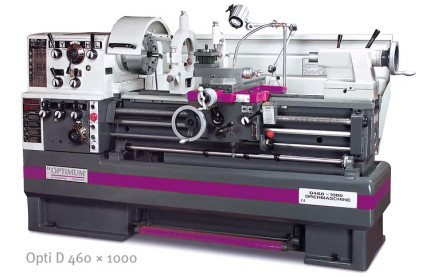

Soustruh Opti D 460 x 1000

Kompletně vybavený těžký stroj s vodícím a tažným šroubem, mimořádně klidný chod bez vibrací – stojan a lože stroje jsou odlity z jednoho kusu.

Tento tovar už nie je v predaji

Upínání Camlock ASA D 1 - 6“
Kalené a broušené vřeteno uložené na 3 nastavitelných ložiskách běží v olejové lázni
Zaručená házivost čela vřetene <0, 015 mm
Uzavřená posuvová skříň s rychlým řazením, ozubená kola a hřídele kalené a broušené, s přesnými ložisky v olejové lázní

Produkt už nie je v ponuke

Na dotaz

obj. číslo: 3402100

Pridať na porovnanie

Technické údaje

Výška hrotu	230 mm
Max. točný priemer nad lôžkom	465 mm
Max. točný priemer nad suportom	270 mm
Max. točný priemer bez mostíka	690 mm
Vzdialenosť medzi hrotmi	1000 mm
Dĺžka mostíka	240 mm
Kužeľ vretena	MK6
Upnutie vretena	Camlock DIN ISO 702-2 č. 6
Otáčky	25 – 2000 ot/min
Plynulá zmena otáčok	Ne
Počet rýchlostných stupňov	12
Priechod vretena	58 mm
Posuv pinoly	120 mm
Kužeľ pinoly koníka	MK4
Posuv pozdĺžny	0,031 –1,7 mm/ot.
Posuv priečny	0,014 –0,784 mm/ot.
Max. posuv nožového suportu	120 mm
Max. posuv priečneho suportu	230 mm
Závit metrický	0,1 – 14 mm/ot. (42 )
Závit palcový	2 – 112 záv./1“ (53 )
Závit trapézový	4 –112 D.P. (40 )
Závit modulový	0,1 –7 M.P. (34 )
Výkon motora chladiaceho čerpadla	100 W
Príkon	5500 W
Elektrické pripojenie	400 V
Rozmery (š × v × h)	2200 × 1370 × 1080 mm
Hmotnosť	1720 kg

Upínání Camlock ASA D 1 - 6“
Kalené a broušené vřeteno uložené na 3 nastavitelných ložiskách běží v olejové lázni
Zaručená házivost čela vřetene <0, 015 mm
Uzavřená posuvová skříň s rychlým řazením, ozubená kola a hřídele kalené a broušené, s přesnými ložisky v olejové lázní
Podstavec a lože stroje z litiny, odlité z jednoho kusu
Vyjímatelný můstek lože
Kalené a broušené vodící dráhy lože
Centrální mazání na nástrojových saních
Nárazníková tyč se čtyřmi nárazníky pro podélný posuv suportu
Koník přestavitelný pro soustružení kuželů
Chod vpravo-vlevo přepínatelný pákou
Podpěťový spínač, nouzový vypínač a jištění motoru
Mechanická nožní brzda vřetene
Provedení podle DIN 8606 (nástrojařská přesnost)

Rozsah dodávky
