Sústruh OPTIturn TH 4610 DSústruh OPTIturn TH 4610 DSústruh OPTIturn TH 4610 D
OPTIMUM

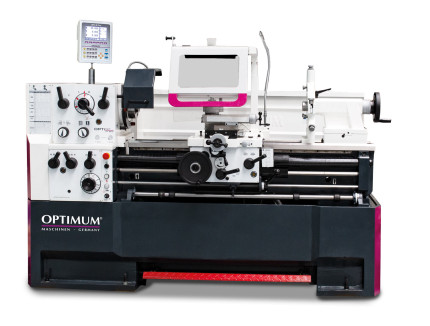

Sústruh OPTIturn TH 4610 D

Masívne, plne vybavené sústruhy s digitálnym odmeriavaním polohy DPA 31 Plus. Mimoriadne pokojný chod bez vibrácií zaisťuje stojan a lôžko, ktoré sú odliate z jedného kusu.
  • Upínanie vretena Camlock DIN ISO 702-2 č. 6
  • Skľučovadlo „Made in Czech Republic“ – sústruh je osadený 3-čeľusťovým skľučovadlom českej výroby TOS Svitavy
  • Kalené a brúsené vreteno uložené kuželíkových ložiskách, ktoré bežia v olejovom kúpeli
  • Zaručená hádzavosť čela vretena <0,015 mm
19 583,07 € bez DPH
23 695,51 € s DPH
ks
Skladom i
obj. číslo: 3462110
Předprodejní kontrola
Každý stroj prechádza kompletnou kontrolou, pri ktorej je uvedený do chodu, správne nastavený a premeraný.
Garančné prehliadka zadarmo
Lze využít pro tento stroj, aby perfektně pracoval – podmínky.
Záruka 2 roky
Neděláme rozdíly - platí pro fyzické i právnické osoby.
Předváděcí centrum Olomouc
Více než 150 vystavených strojů a zařízení na jednom místě.
Možnosť prevedenia »VARIO« pre plynulou reguláciou otáčok pomocou Vario jednotky Lenze 5,5 kW vr. montáže (voliteľné príslušenstvo)

Technické údaje

Výška hrotu 230 mm
Max. točný priemer nad lôžkom 465 mm
Max. točný priemer nad suportom 270 mm
Max. točný priemer bez mostíka 690 mm
Šírka lôžka 300 mm
Vzdialenosť medzi hrotmi 1000 mm
Dĺžka mostíka 240 mm
Kužeľ vretena MK6
Upnutie vretena Camlock DIN ISO 702-2 č. 6
Otáčky 25 – 2000 ot/min
Plynulá zmena otáčok Ne
Otáčky - prevedenie Vario 10 – 2500 ot/min
Počet rýchlostných stupňov 12
Priechod vretena 58 mm
Posuv pinoly 130 mm
Kužeľ pinoly koníka MK4
Posuv pozdĺžny 0,031 –1,7 mm/ot. (40 )
Posuv priečny 0,014 –0,784 mm/ot. (40 )
Max. posuv nožového suportu 128 mm
Max. posuv priečneho suportu 285 mm
Závit metrický 0,1 – 14 mm/ot. (53 )
Závit palcový 2 – 112 záv./1“ (40 )
Závit trapézový 4 –112 D.P. (50 )
Závit modulový 0,1 –7 M.P. (34 )
Výkon motora chladiaceho čerpadla 100 W
Príkon 5500 W
Elektrické pripojenie 400 V
Rozmery (š × v × h) 2200 × 1568 × 1245 mm
Hmotnosť 1645 kg

Argumenty

  • Upínanie vretena Camlock DIN ISO 702-2 č. 6
  • Skľučovadlo „Made in Czech Republic“ – sústruh je osadený 3-čeľusťovým skľučovadlom českej výroby TOS Svitavy
  • Kalené a brúsené vreteno uložené kuželíkových ložiskách, ktoré bežia v olejovom kúpeli
  • Zaručená hádzavosť čela vretena <0,015 mm
  • Uzavretá posuvová skriňa s rýchlym radením, ozubené kolesá sú kalené a brúsené, uložené v olejovom kúpeli
  • Podstavec a lôžko stroje sú odliate z jedného kusu liatiny
  • Vyberateľný mostík lôžka
  • Kalené a brúsené vodiace plochy lôžka
  • Centrálne mazanie vodiacich plôch
  • Dorazová tyč so štyrmi vačkami na vypínanie pozdĺžneho posuvu
  • Koník prestaviteľný na sústruženie kužeľov o ±15 mm

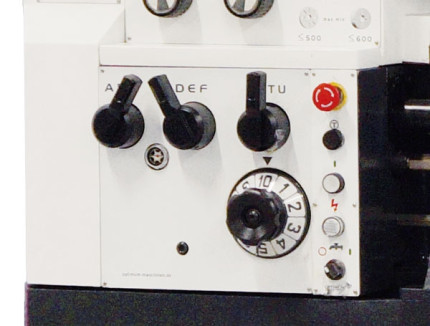

  • Chod vpravo-vľavo prepínateľný ovládacou pákou
  • Podpäťový spínač, núdzový vypínač a istenie motora
  • Mechanická nožná brzda vretena
  • Prevedenie podľa DIN 8606 (nástrojárska presnosť)

  • Digitálne odmeriavanie polohy DPA 31 Plus
  • Prehľadná fóliová klávesnica
  • Vysoká pracovná presnosť
  • Znížené percento chýb
  • Meracia lišta s čítacou hlavou na pozdĺžnom suporte
  • Magnetické pásky na priečnom a nožovom suporte

Rozsah dodávky

  • Digitální odměřování polohy DPA 31 Plus
  • 3-čelisťové sklíčidlo Ø 250 mm
  • Pevná luneta pro Ø 25 – 178 mm
  • Pohyblivá luneta Ø 19 – 114 mm
  • Dva pevné hroty MK4
  • Redukční pouzdro MK6/MK4
  • Stěna ostřiku (namontovaná)
  • Nožní brzda vřetene
  • Halogenová lampa 50 W/24 V
  • Kufřík s nářadím
  • Olejová náplň
  • Digitální odměřování
  • Rychloupínací nožový držák SWH 5-B
  • Držák pro čtyřhranné nože D 25×120 mm
  • Podstavec stroje
  • Chladicí zařízení

Doporučené príslušenstvo

Sklíčidla, upínací desky, příruby

374,59 € bez DPH
453,25 € s DPH
ks
416,25 € bez DPH
503,66 € s DPH
ks
457,92 € bez DPH
554,08 € s DPH
ks
478,75 € bez DPH
579,29 € s DPH
ks
749,59 € bez DPH
907 € s DPH
ks
Príruba Ø 200 mm Camlock 6
Príruba Ø 200 mm Camlock 6
Skladom i obj. číslo: 3444012
166,25 € bez DPH
201,16 € s DPH
ks
Príruba Ø 250 mm Camlock 6
Príruba Ø 250 mm Camlock 6
Na dotaz i obj. číslo: 3444013
187,08 € bez DPH
226,37 € s DPH
ks

Upínání obrobku

Otočný hrot OPTIMUM s kužeľom MK 4
Otočný hrot OPTIMUM s kužeľom MK 4
Skladom i obj. číslo: 3440704
56,21 € bez DPH
68,01 € s DPH
ks
Sada výmenných strediacich hrotov MK 4
Sada výmenných strediacich hrotov MK 4
Na dotaz i obj. číslo: 3440734
187,08 € bez DPH
226,37 € s DPH
ks
Klieštiny 5C, sada 17 ks, 3 - 25 mm
Klieštiny 5C, sada 17 ks, 3 - 25 mm
Skladom i obj. číslo: 3441509
228,75 € bez DPH
276,79 € s DPH
ks

Nástroje, upínání nástrojů

Štvorpolohová nožová hlava pre TH 46xx
Štvorpolohová nožová hlava pre TH 46xx
Na dotaz i obj. číslo: 03402100739CPL
332,92 € bez DPH
402,83 € s DPH
ks
832,92 € bez DPH
1 007,83 € s DPH
ks

Ostatní

Doraz pre TH 46xx
Doraz pre TH 46xx
Skladom i obj. číslo: 3444022
74,96 € bez DPH
90,70 € s DPH
ks
Vario jednotka Lenze 5,5 kW vr. montáže
Vario jednotka Lenze 5,5 kW vr. montáže
Skladom i obj. číslo: 9010003
3 124,61 € bez DPH
3 780,78 € s DPH
ks
Nivelačný prvok SE 2
Nivelačný prvok SE 2
Skladom i obj. číslo: 3381016
49,96 € bez DPH
60,45 € s DPH
ks
45,79 € bez DPH
55,41 € s DPH
ks

Služby

Ustavenie stroja
Ustavenie stroja
Na dotaz i obj. číslo: 9000509
Cena na vyžiadanie
Uvedenie stroja do prevádzky
Uvedenie stroja do prevádzky
Na dotaz i obj. číslo: 9000660
Cena na vyžiadanie
Zaškolenie obsluhy stroja
Zaškolenie obsluhy stroja
Na dotaz i obj. číslo: 9000508
Cena na vyžiadanie
