Výška hrotu | 280 mm |
---|---|
Max. točný priemer nad lôžkom | 560 mm |
Max. točný priemer nad suportom | 355 mm |
Max. točný priemer bez mostíka | 790 mm |
Šírka lôžka | 350 mm |
Vzdialenosť medzi hrotmi | 2000 mm |
Dĺžka mostíka | 270 mm |
Kužeľ vretena | MK7 |
Upnutie vretena | Camlock DIN ISO 702-2 č. 8 |
Otáčky | 25 – 1600 ot/min |
Plynulá zmena otáčok | Ne |
Otáčky - prevedenie Vario | 10 – 2500 ot/min |

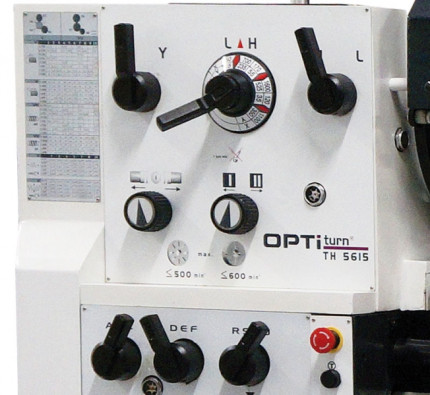

Počet rýchlostných stupňov | 12 |
Priechod vretena | 80 mm |

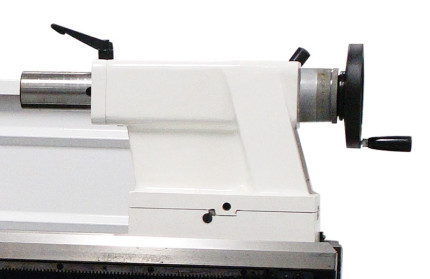

Posuv pinoly | 180 mm |
Kužeľ pinoly koníka | MK5 |
Posuv pozdĺžny | 0,059 –1,646 mm/ot. (35 ) |
Posuv priečny | 0,020 –0,573 mm/ot. (35 ) |
Max. posuv nožového suportu | 130 mm |
Max. posuv priečneho suportu | 316 mm |
Závit metrický | 0,2 – 14 mm/ot. (47 ) |
Závit palcový | 2 – 112 záv./1“ (60 ) |
Závit trapézový | 4 –112 D.P. (50 ) |
Závit modulový | 0,1 –7 M.P. (34 ) |
Výkon motora chladiaceho čerpadla | 100 W |
Príkon | 7500 W |
Elektrické pripojenie | 400 V |
Rozmery (š × v × h) | 3340 × 1460 × 1150 mm |
Hmotnosť | 2720 kg |
