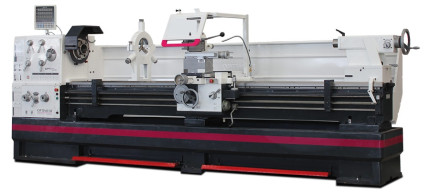

Sústruh OPTIturn TH 8030 D

Technické údaje

Výška hrotu	330 mm
Max. točný priemer nad lôžkom	800 mm
Max. točný priemer nad suportom	570 mm
Max. točný priemer bez mostíka	1035 mm
Šírka lôžka	400 mm
Vzdialenosť medzi hrotmi	3000 mm
Dĺžka mostíka	250 mm
Kužeľ vretena	MK7
Upnutie vretena	Camlock DIN ISO 702-2 č. 8
Otáčky	25 – 1600 ot/min
Plynulá zmena otáčok	Ne
Počet rýchlostných stupňov	16
Priechod vretena	105 mm
Kužeľ pinoly koníka	MK5
Posuv pozdĺžny	0,044 –1,48 mm/ot. (25 )
Posuv priečny	0,022 –0,74 mm/ot. (25 )
Max. posuv nožového suportu	230 mm
Max. posuv priečneho suportu	368 mm
Závit metrický	0,45 – 120 mm/ot. (54 )
Závit palcový	80 – 7/16 záv./1“ (60 )
Závit trapézový	7/8 –160 D.P. (42 )
Závit modulový	0,25 –60 M.P. (46 )
Príkon	11 kW
Elektrické pripojenie	400 V

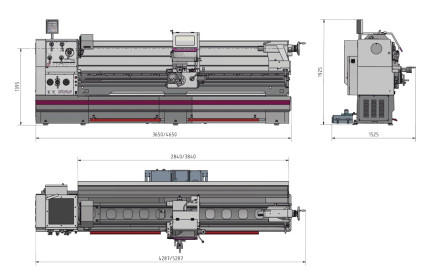

Rozmery (š × v × h)	5290 × 1925 × 1525 mm
Hmotnosť	3870 kg

Vodiace plochy lôžka sú kalené a brúsené
Vreteník s kužeľom MK7 je osadený upínaním Camlock DIN ISO 702-2 č.
Uzavretá prevodová skriňa má mechanizmus uložený v presných ložiskách
Brúsené ozubené kolesá a hriadele pracujú v olejovom kúpeli
Páky pre rýchloposuv a zmenu smeru otáčania na suportovej skrini
Centrálne mazanie vodiacich plôch
Koník s kužeľom MK5 prestaviteľný o ±13 mm
Spúšťacia páka ovláda relé hlavného motora s bezpečnostným riadiacim napätím 24 V
Hlavný vypínač je uzamykateľný a elektromotor je osadený chrániacim ističom
Bezpečnostné tlačidlá CENTRAL STOP na vreteníku a suportovej skrini
Kryt skľučovadla s bezpečnostným spínačom
Pracovná lampa 24 V s kĺbovým ramenom
Externé uzavreté chladiace zariadenie
Rozvádzač je vybavený komponentmi Siemens
Nožový držiak SWH 9 pre rýchlu výmenu nástrojov
Mechanická nožná brzda vretena s bezpečnostným vypínačom hlavného motora
Max. zaťaženie bez lunety (medzi skľučovadlom a koníkom) 2,25 t
Max. záťaže s lunetou (medzi skľučovadlom a koníkom) 2,6 t
Digitálne odmeriavanie polohy DPA 31 Plus
Prehľadná fóliová klávesnica
Vysoká pracovná presnosť
Znížené percento chýb
Meracia lišta s čítacou hlavou na pozdĺžnom suporte
Magnetické pásky na priečnom a nožovom suporte
