| Riadiaci systém | ||
|---|---|---|
| Riadiaci systém | Siemens Sinumeric 828D | |
| Elektrické pripojenie | ||
| Elektrické pripojenie | 400 V | |
| Celkový príkon | 45 kVA | |
| Vreteno | ||
| Prevedenie vretena | DIN ISO 702-1 č.6 | |
| Hnací motor (režim S1) | 11 kW | |
| Krútiaci moment motora (režim S1) | 105 Nm | |
| Hnací motor (režim S6-30%) | 14,3 kW | |
| Krútiaci moment motora (režim S6-30%) | 136 Nm | |
| Priechod vretena | 56 mm | |
| Otáčky | 30 – 6000 ot/min | |
| Priemer skľučovadla | 170 mm | |
| Priechod skľučovadla | 44 mm | |
| Chladiace zariadenie | ||
| Výkon motora chladiaceho čerpadla | 550 W | |
| Nádrž na chladiacu kvapalinu | 350 l | |
| Hydraulický systém | ||
| Príkon motora hydraulického systému | 2200 W | |
| Objem nádrže hydraulického systému | 36 l | |
| Údaje o stroji | ||
| Max. točná dĺžka | 550 mm | |
| Max. točný priemer nad suportom | 410 mm | |
| Max. točný priemer nad lôžkom | 620 mm | |
| Uhol lôžka | 30 ° | |
| Presnosť obrábanie | ||
| Opakovateľná presnosť | ± 0,004 mm | |
| Přesnost polohování | ± 0,008 mm | |
| Uhlová presnosť osi C | 51“ | |
| Presnosť opakovania osi C | 20“ | |
| Výmenník nástrojov | ||
| Typ výmenníka | Servo BMT 55 - DIN1809 | |
| Počet nastaviteľných pozícií | 12 | |
| Povolené otáčky poháňaných nástrojov | max. 4 000 ot/min | |
| Výkon nástroja | 2,8 kW | |
| Max. krútiaci moment nástroja | 12 Nm | |
| Rozsah posuvov | ||
| Rozsah posuvu - os X | 210 mm | |
| Rozsah posuvu - os Y | ± 52,5 mm | |
| Rozsah posuvu - os Z | 600 mm | |
| Rychloposuv | ||
| Rýchloposuv v osi X | 30 m/min | |
| Rýchloposuv v osi Y | 10 m/min | |
| Rýchloposuv v osi Z | 30 m/min | |
| Krútiaci moment motorov | ||
| Krútiaci moment motora - os X | 11 Nm | |
| Krútiaci moment motora - os Y | 11 Nm | |
| Krútiaci moment motora - os Z | 11 Nm | |

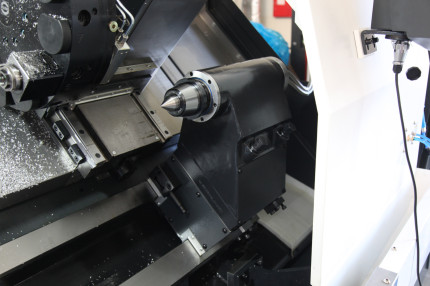

| Koník | ||
| Kužeľ pinoly koníka | MK4 | |
| Rozmery | ||
| Rozmery (š × v × h) | 4105 × 1970 × 1955 mm | |
| Hmotnosť | 4200 kg |
