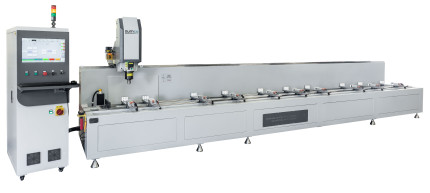

CNC obrábacie centrum na hliníkové profily SKX3-CNC-6000 ATC

Předprodejní kontrola

Každý stroj prechádza kompletnou kontrolou, pri ktorej je uvedený do chodu, správne nastavený a premeraný.

Autorizovaný servis strojov

Poskytujeme záručný aj pozáručný servis

Záruka 2 roky

Platí pre fyzické i právnické osoby

Předváděcí centrum Olomouc

Viac ako 150 vystavených strojov a zariadení

Stroj umožňuje vykonávať frézovacie a vŕtacie operácie, vrátane výroby kruhových, pozdĺžnych, zámkových a tvarových otvorov. Vďaka automatickej výmene nástrojov je možné zlúčiť niekoľko operácií do jedného pracovného cyklu bez nutnosti ručného zásahu obsluhy.

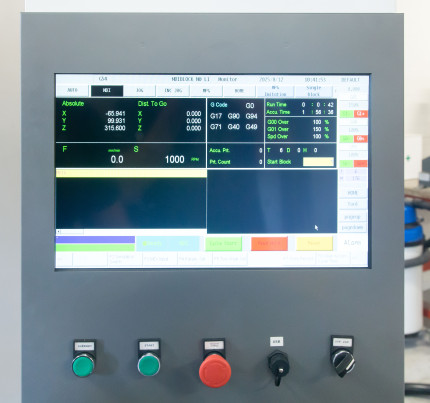

Stroj je vybavený CNC riadiacim systémom SYNTEC a programovacím softvérom na prípravu obrábacích programov. Súčasťou výbavy je aj ručné ovládacie koliesko MPG, ktoré uľahčuje nájazd stroja, nastavovanie pracovných súradníc a seřizovanie nástrojov.

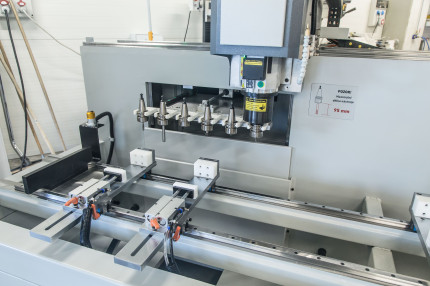

Vzduchom chladené elektrické vreteno má výkon 9 kW a dosahuje otáčky až 18 000 ot/min. Automatická pneumatická výmena nástrojov prebieha z lineárneho zásobníka s kapacitou až 12 pozícií.

Oceľový rám stroja prechádza procesom umelého starnutia, čo prispieva k dlhodobej rozmerovej stabilite konštrukcie. Zosilnený a robustný pracovný stôl je vybavený pneumatickými upínacími zariadeniami pre profily.

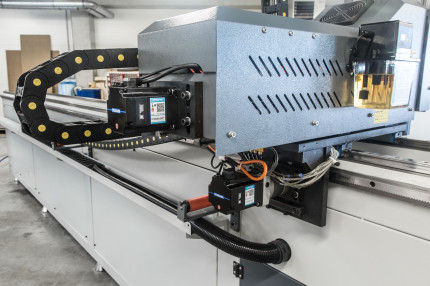

Pohyb jednotlivých osí zabezpečujú servomotory Yaskawa. Osy X a Y sú poháňané ozubeným hrebeňom, zatiaľ čo os Z využíva presný guľôčkový skrutok. Lineárne vedenie zabezpečuje plynulý pohyb a opakovanú presnosť polohovania ±0,05 mm.

Riadiace a elektrické komponenty sú umiestnené v samostatnej prachotesnej rozvádzačovej skrinke, ktorá ich chráni pred vniknutím prachu.

Na obrábanie hliníkových profilov je stroj vybavený rozprašovacím systémom reznej kvapaliny.

Technické údaje

Požadovaný tlak vzduchu	0,5 - 0,8 MPa
Lineárne vedenie	velikost 25
Posun osi Z	kuličkový šroub
Prevod osí X a Y	ozubený hřeben a pastorek
Rozsah otáčok vretena	0 - 18 000 ot/min
Riadiaci systém	SYNTEC
Elektrické pripojenie	400 V
Výkon vretena	9 kW
Opakovateľná presnosť	±0,05 mm
Typ výmenníka	Lineární 6/12 pozic
Rozsah posuvu - os X	až 6000 mm
Rozsah posuvu - os Y	400 mm
Rozsah posuvu - os Z	300 mm
Rýchloposuv - os X	28 000 mm/min
Rýchloposuv - os Y	15 000 mm/min
Rýchloposuv - os Z	15 000 mm/min
Pohony os	Servo motory YASKAWA
Hmotnosť	cca 1800 kg
Rozmery (š × v × h)	cca podle konfigurace max.: 6800 × 2200 × 1600 mm

Argumenty

priemyselný riadiaci systém Syntec
programovací softvér na prípravu obrábacích programov
vzduchom chladené elektrické vreteno HQD s výkonom 9 kW

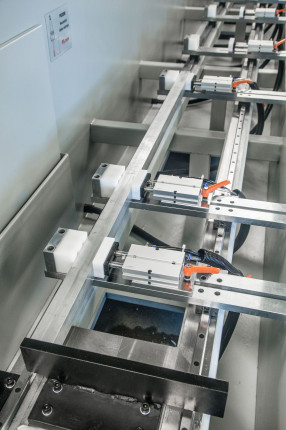

posuvné pneumaticky ovládané upínacie zariadenia na rýchle a spoľahlivé upnutie obrobku
automatická pneumatická výmena nástrojov
lineárny zásobník nástrojov s konfigurovateľnou kapacitou
držiaky nástrojov ISO 30/ER32

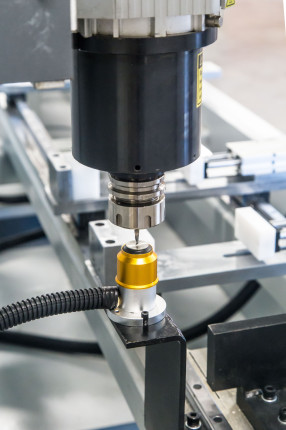

sonda na presné a rýchle nastavenie dĺžky nástroja
servopohony Yaskawa vo všetkých pracovných osiach pre presné riadenie pohybov stroja
predpnuté lineárne vedenie vo všetkých pracovných osiach
pneumatické upínacie zariadenia obrobku
bezpečnostné svetelné zábrany na troch stranách stroja
ručné ovládacie koliesko
rozprašovací systém chladiacej kvapaliny

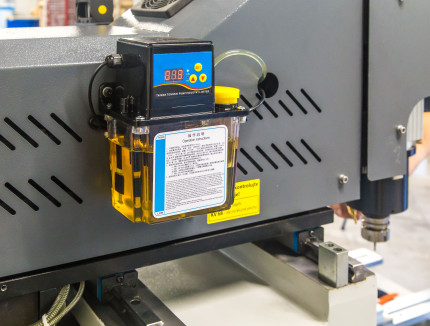

centrálny mazací systém zabezpečuje pravidelné mazanie lineárneho vedenia
samostatný prachotesný elektrický rozvádzač
elektrické komponenty Schneider Electric
pneumatické prvky Airtac
